Audit WiFi & vérification du câblage réseau — IME Le Triskell

Objectifs & compétences mobilisées

Cette activité répond à une demande d’audit sur un site réel : dresser un état des lieux de la couverture sans fil, du câblage utilisateur et de la baie de brassage, puis formuler des préconisations et un livrable exploitable par le service informatique.

Compétences typiquement mobilisées dans le référentiel (formulation indicative) :

• Intervenir sur des équipements réseau en respectant les règles de sécurité et les bonnes pratiques.
• Contrôler la qualité d’une installation (mesures, tests de continuité, relevés).
• Établir une documentation technique à jour (constats, schéma, synthèse des actions).
• Communiquer de façon claire avec le commanditaire (résultats, risques, priorités).

Contexte

L'audit a été réalisé les 2 et 3 décembre 2024 dans les bâtiments de l'IME Le Triskell, situé au 1 rue des Frères Montgolfier, 35170 BRUZ. L'établissement comporte 3 bâtiments avec différents types de zones : bureaux, salles à manger, salles de classe et salles d'activité.

Un audit de couverture WiFi consiste à analyser la qualité du réseau sans fil au sein d'un site. Les relevés ont été réalisés avec le logiciel NetSpot sur smartphone. Les valeurs sont exprimées en dBm (décibel-milliwatts) — valeurs négatives : -30 dBm est meilleur que -60 dBm.

Légende des signaux WiFi

Déroulé de la mission

Le travail a été découpé sur deux journées, comme dans le compte rendu d’activité : relevés et constats le premier jour, corrections ciblées et synthèse le second.

Vue d'ensemble — les 5 étapes

Synthèse des lots de travaux

Déroulé pas à pas (Activité 1)

Étapes chronologiques de l'audit telles que documentées dans le rapport Activité 1 — Audit Réseau IME Le Triskell (2 et 3 décembre 2024). Chaque visuel est issu du PDF original.

1 · Préparation — repérage du site

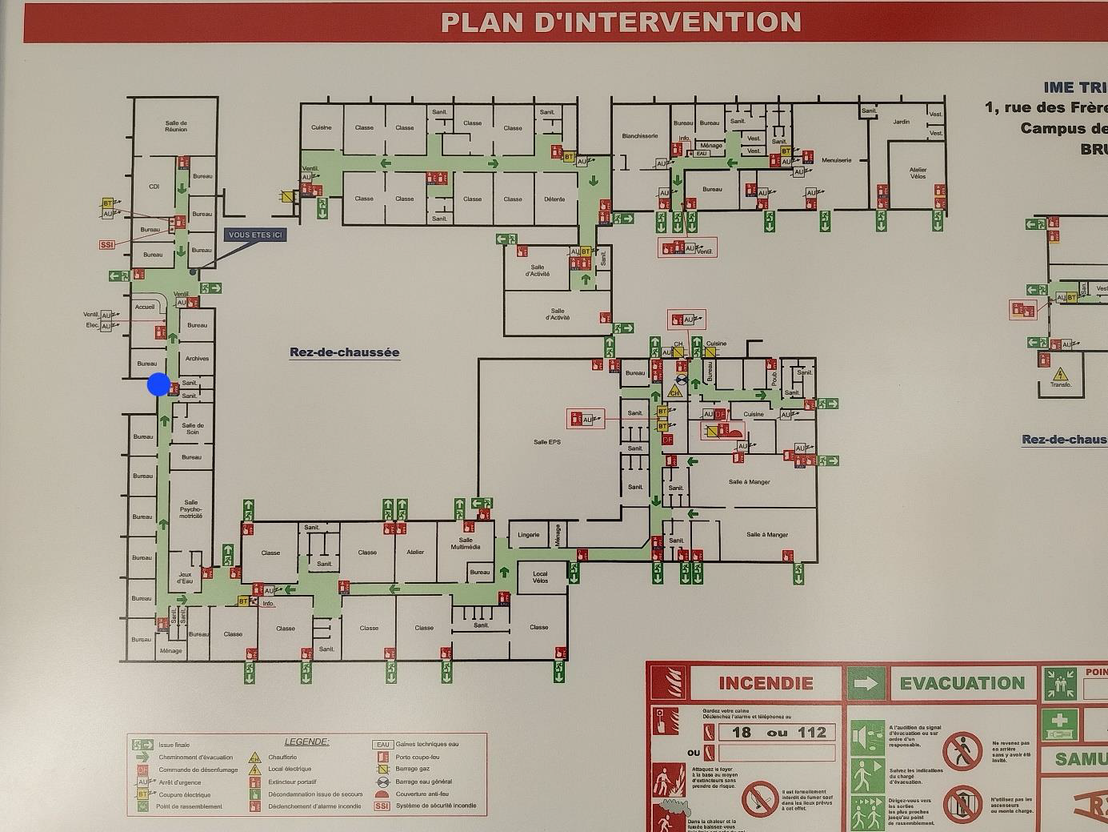

L'audit débute par une reconnaissance des lieux : l'IME Le Triskell est composé de 3 bâtiments (bureaux, salles à manger, salles de classe, salles d'activité). Le plan d'intervention permet d'identifier les zones à couvrir et de planifier le parcours des relevés.

2 · Méthodologie — l'échelle dBm

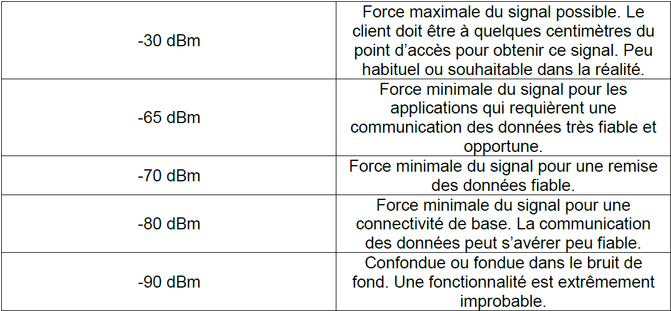

Les relevés sont effectués avec NetSpot sur smartphone, en dBm (decibel-milliwatts). Plus la valeur est proche de 0, meilleure est la réception. Cette échelle de référence sert de grille d'analyse pour interpréter les heatmaps.

3 · Relevés WiFi — heatmaps NetSpot

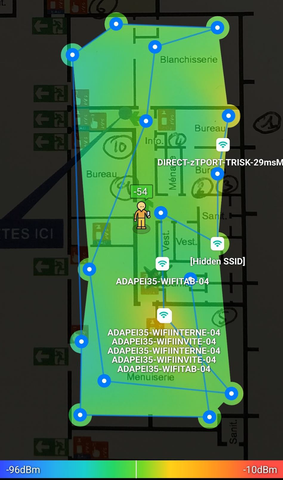

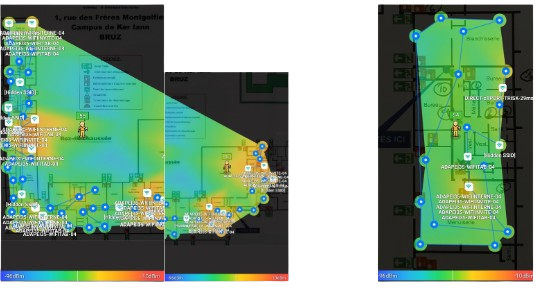

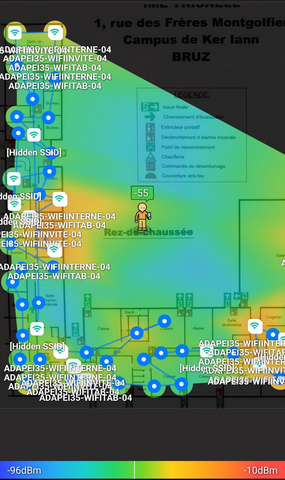

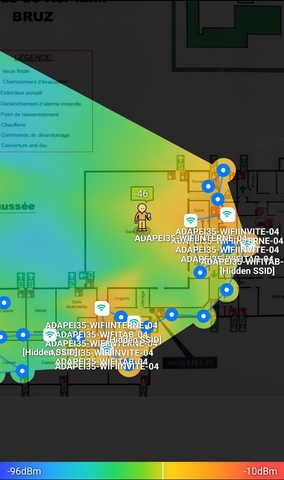

Parcours méthodique des bâtiments avec NetSpot pour générer des cartes de chaleur (heatmaps). Le code couleur (orange → bleu) traduit l'intensité du signal et met en évidence les zones mal couvertes (couloirs, salles d'activité, fond de bâtiment).

4 · Constat — état initial de la baie de brassage

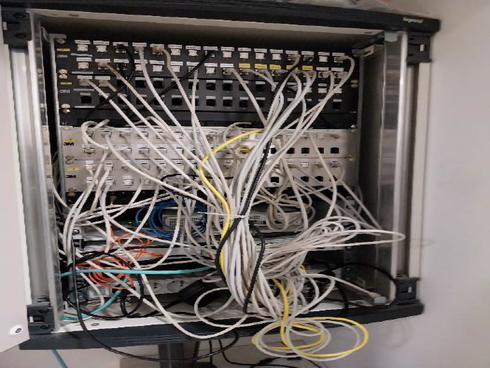

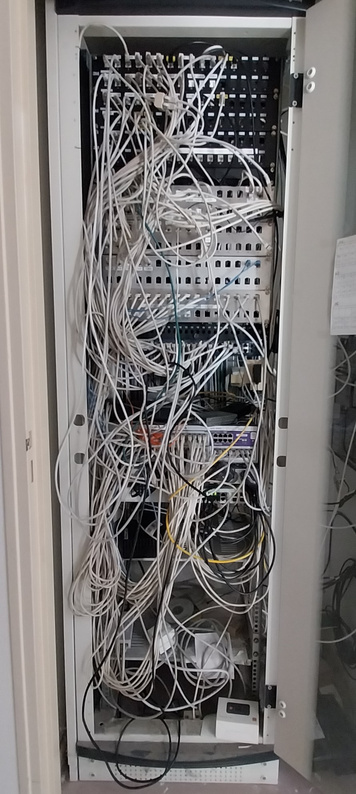

Inspection de la baie serveur du bâtiment principal : nombreux câbles volants, fils non branchés qui parasitent le coffret, accès aux prises et aux équipements rendu difficile. Les câbles s'entrecroisent sans appartenir au même équipement, ce qui complique toute opération de maintenance.

5 · Test des prises RJ45 — anomalies relevées

Vérification systématique des prises au testeur réseau. Les anomalies identifiées sont consignées dans le rapport :

• Diodes défectueuses : 07.12.03, 07.12.02, 06.13.11, 2.08.09 (LED HS / pas de sortie baie).
• Prises et câbles endommagés : 06.13.12 (sortie murale cassée), 1.04.04 (câble KO), salle IDO (câble remplacé), 1.12.10 et 1.01.08 (câbles KO), 6.13.13 (prise cassée).
• Brassage / étiquetage : sortie réseau de la salle de réunion non brassée et non étiquetée — corrigée et raccordée au port 1.07.01. Étiquetage manquant en 3.15.11 ajouté lors de l'intervention.

6 · Préconisations

À l'issue de l'audit, plusieurs axes d'amélioration sont proposés au service informatique :

• Couverture WiFi : ajouter un point d'accès dans le bâtiment sans couverture, réajuster les bornes pour les zones faibles (couloirs, salles d'activité).
• Câblage : réorganiser la baie, remplacer les câbles défectueux, étiqueter systématiquement câbles et prises, remplacer les prises endommagées.
• Sécurisation : protéger physiquement les équipements réseau.
• Documentation : mettre à jour la documentation réseau pour faciliter la maintenance long terme.

7 · Intervention — baie après rebrassage

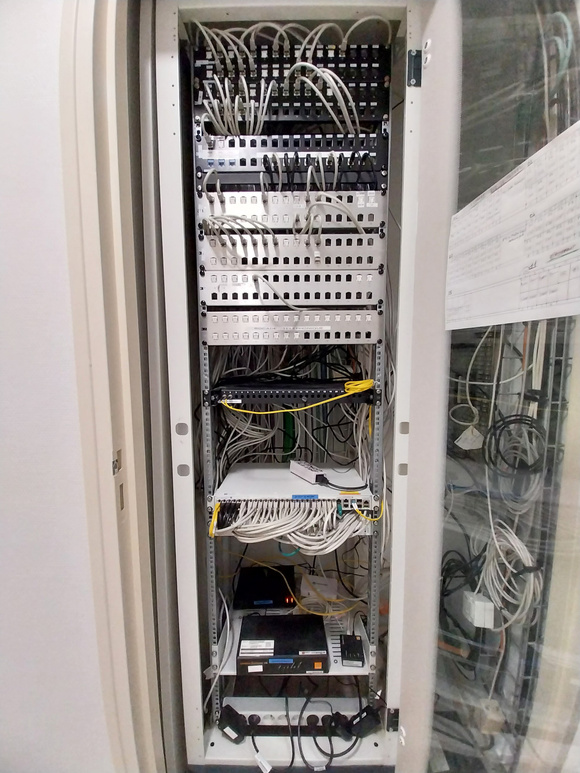

Suite à l'audit, une intervention complète a été menée : rebrassage de la baie, remplacement des câbles KO, mise en place d'un étiquetage cohérent et regroupement des liens par équipement. Le résultat est nettement plus lisible et maintenable.

8 · Livrable — diagramme réseau

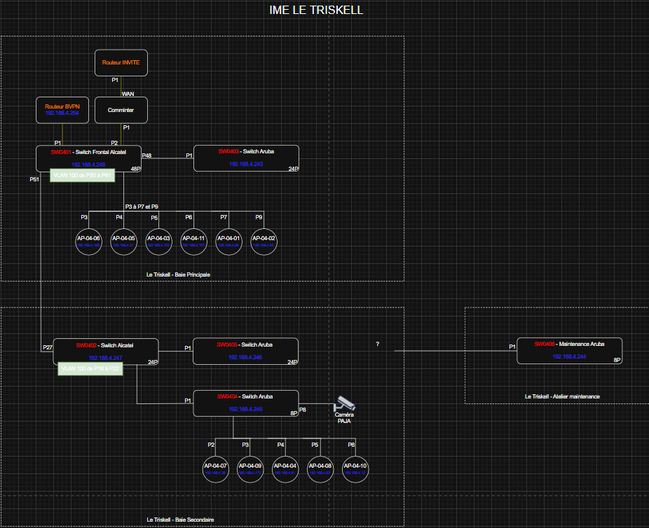

Pour finaliser la documentation, un diagramme réseau complet de l'IME Le Triskell est produit : routeurs (INVITE / BVPN), switchs Alcatel et Aruba (baie principale, baie secondaire, atelier maintenance), points d'accès WiFi et caméra. Ce schéma sert de référence pour toute évolution future.

Outils utilisés

Problématiques identifiées

Recommandations

1. Optimisation de la couverture WiFi : Ajouter un point d'accès dans le bâtiment sans couverture. Réajuster les positions des bornes dans les couloirs et salles d'activités.
2. Gestion du câblage : Réorganiser la baie serveur pour améliorer l'accès. Remplacer tous les câbles défectueux et tester les connexions. Étiqueter systématiquement câbles et prises.
3. Sécurisation du réseau : Protéger physiquement les équipements réseau contre tout dommage.
4. Documentation : Mettre à jour la documentation réseau (schéma, plan de brassage) pour faciliter la maintenance à long terme — voir le diagramme dans la section Visuels ci-dessous.

Résultats obtenus

Suite au rebrassage complet effectué lors de l'intervention :

• Baie serveur entièrement réorganisée — accès aux équipements facilité, câbles propres et identifiés
• Prise salle de réunion brassée et étiquetée (port 1.07.01)
• Câbles défectueux remplacés (Salle IDO, 1.12.10, 1.01.08)
• Étiquetage corrigé sur les prises manquantes (3.15.11)
• Diagramme réseau à jour remis au service informatique ADAPEI 35

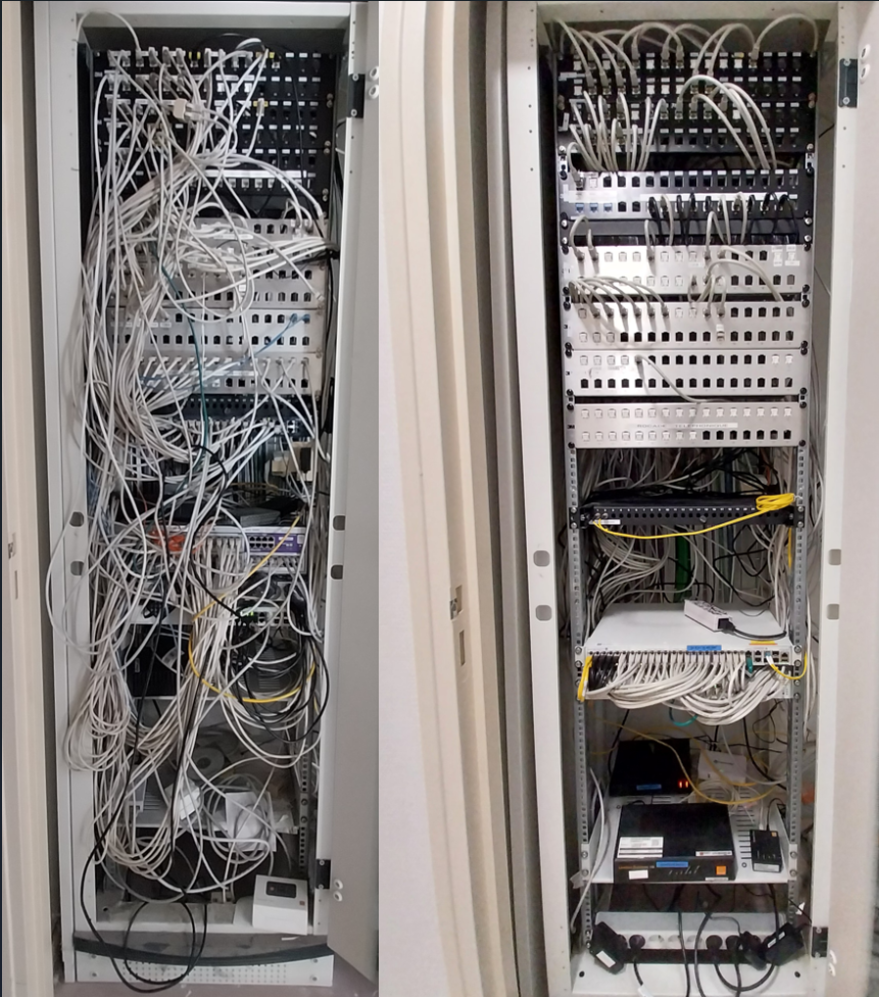

Bilan — Avant / Après intervention

Synthèse visuelle des constats d'audit et des améliorations apportées lors des deux journées sur site.

Livrables

Les éléments remis au service informatique de l'ADAPEI 35 à l'issue de la mission :

Ce que je retiens
